Imam skrivenu, mračnu tajnu: uživam u sidrenju objekata za beton. To je čudna ovisnost. Počeo sam to da radim na koledžu. Postoje brojne vrste betonskih ankera koje možete izabrati, ali ja sam zaobišao mala plastična sidra u korist težeg materijala. Pričvršćivanje vanjskih skulptura od više tona na betonske podloge sa 1/2- inča ili većim olovnim štitovima. Ubrzo sam prešao na sidra za rukave. Na kraju sam prešao na klinasta sidra. Crvenokosi, za one koji su svjesni. Nisam ponosan na sebe. Pokušao sam da prekinem tu naviku nakon 35 godina, ali to je bilo nemoguće. Ne mogu se zaustaviti. Previše je zabavno ako to dobro radite.
Ako nepravilno koristite betonska sidra, imat ćete vrlo frustrirajuće iskustvo. Ima potencijal da izazove teške tjelesne ozljede vašim instrumentima za snagu (vjerovatno želite da ih bacite u najbliže jezero dok izgovarate mnogo vulgarnih riječi). Svako sidro se postavlja na svoj jedinstven način i svako ima svoje ekscentričnosti. Ako niste sigurni koji da koristite u kom slučaju, ovo bi moglo biti frustrirajuće. Nadamo se da ovaj post može razjasniti sve nesporazume.
VRSTE SIDROVA ZA BETON
Najmoćniji sistemi za sidrenje koriste sidra na bazi smole koja se ugrađuju sa dvokomponentnim epoksidom. Oni se najčešće viđaju na industrijskim i komercijalnim projektima i ili su preskupi ili previše specijalizirani da bi se koristili svakodnevno osim ako ih ne odredi arhitekta ili inženjer. Neka sidra imaju glave vijaka koje se otkidaju na određenom pragu zakretnog momenta. Ostavljaju navojni vijak i prirubnicu kako bi pokazali tačan moment primijenjen na ankere. Oni su također nevjerovatno skupi i rezervirani su za zadatke koji zahtijevaju izuzetno fine tolerancije i potpunu sigurnost. Razmislite o mostu dugog raspona ili nuklearnoj elektrani. Oni od nas koji ne rade za korporacije koje plaćaju 600 dolara za WC dasku često koriste sljedeće vrste betonskih ankera:
Izbor uobičajenih oblika betonskih ankera. Klinasta sidra, sidra s rukavima, betonska sidra velikog promjera, olovni štitovi, plastična sidra i Tapcons su primjeri ovih (betonski vijci)
Sidra s rukavima i klinasta sidra
Klinasta sidra i sidra sa rukavima su sjajni tipovi betonskih sidara koji mogu izdržati značajnu količinu težine. Daju snagu na izvlačenje i smicanje. Izbjegavajte dosezanje bliže od 3 inča rubu betona zbog moći pljuvanja/klinanja koju imaju na njemu. Ako to učinite, rizikujete da odlomite komad ploče. Klinasta sidra pružaju najveću snagu od ova dva i moja su omiljena sidra za korištenje.

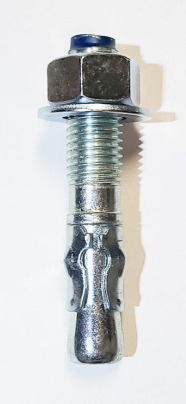

Sleeve Anchor Wedge Anchor
KAKO UGRADITI SIDRVA ZA BETON SA KLINOM I ČUVOM – BUŠENJE
Na isti način se postavljaju i klinasti i rukavni ankeri. Umetnite anker nakon što izbušite rupu odgovarajuće veličine pomoću bušilice ili rotacione bušilice. Zakucajte ga na mesto. Više o tome kasnije. Prečnik rupe se obično navodi na kutiji i na samom ankeru. Morate izbušiti rupu najmanje četvrt inča dublje od sidra.
Izbušite bazu što je više moguće, koristeći je kao šablon. Nemojte označavati svoje rupe; umjesto toga, pomaknite bazu s puta, postavite sidra, a zatim pokušajte baciti bazu na sidra. To traži katastrofu jer čak i mala neravnina može izobličiti navoje vijaka i oštetiti ankere. Operacija se zatim mora ponoviti s novim rupama i ankerima.
Prije postavljanja ankera, ključno je ukloniti sve betonske prašine. Prašina mijenja veličinu rupe i može uzrokovati da neki ankeri ne odgovaraju pravilno. Kao mazivo, prašina pomaže u uklanjanju ankera. Uživam u korištenju sijalice. Kada koristite usisivač za prašinu, potreban je HEPA filter za usklađenost sa OSHA tablicom 1.
VOŽNJA U SIDRU
Nakon što izbušite rupu i umetnete sidro do kraja, zabijte sidro do kraja pomoću čekića ili malog malja, ovisno o veličini sidra. Ovdje budite izuzetno oprezni. U nastavku pogledajte fotografije. Betonska sidra sa klinovima i rukavima klasifikovana su u dvije kategorije. Visokokvalitetni premium brendovi uključuju dodatni metal na vrhu vijka kako bi se spriječila deformacija navoja pri zabijanju. Odmaknite maticu na jeftinim ankerima kako ne biste udarili čekićem na kraj vijka. Umjesto da čekićem udarate po navojima, trebali biste čekićem zakucati maticu (pogledajte sliku krajnje desno). Bez obzira na to, nemojte primjenjivati pretjeranu silu.
Postoje razne vrste sidara. Lijeva strana je odličnog kvaliteta,
što će pomoći da se navoji ne deformiraju kada ga ugurate.
Kada zabijete visokokvalitetno sidro na svoje mjesto,
ovako postavljate maticu.
Postavite maticu na desno sidro tako da budete
udaranje čekićem po matici, a ne o navojima.
Ubijanje sidra podrazumijeva mnogo više od jednostavnog zabijanja nakon što je rupa napravljena.
Pazite da se kraj zavrtnja ne pojavi kao pečurka.
Kada ga izobličite, niti se vežu, uzrokujući da se sidro okreće u rupi umjesto da se širi.
Sidra sa klinovima i rukavima se ne mogu ukloniti. Umjesto toga, morate ih ukloniti brusilicom ili klipnom testerom. Svaka skulptura je pričvršćena na betonsku podlogu klinastim ankerima. Probušili smo betonske jastučiće debljine 6-inča da ugradimo nove skulpture umjesto da ih odsiječemo.
ZATEGNITE MATICE NA BETONSKOJ SIDRVI
Nakon što smo uklonili prethodnu skulpturu, čekićem smo jednostavno udarili istureno sidro i natjerali ga da bude ravno s površinom betona. Podloga je trenutno spremna za postavljanje nove skulpture. Bušenje kroz jastučić omogućava da voda iscuri. U suprotnom, voda u rupama može se smrznuti i proširiti, uzrokujući razbijanje jastučića. Zategnite matice kada završite sa umetanjem betonskih ankera. Da biste ušli u uska mjesta, upotrijebite set nasadnih utičnica ili otvoreni ključ sa čegrtaljkom. Investirajte u akumulatorski udarni ključ kako biste uštedjeli vrijeme prilikom ugradnje ankera s većim glavama vijaka od 3/4-inča ili 1 1/8-inča. Ovo značajno ubrzava proces zatezanja betonskih ankera.
Sidra za beton velikog prečnika
Sidra za beton velikog promjera imaju nekoliko značajnih prednosti u odnosu na druge tipove betonskih ankera. Ponovo sam koristio betonske šrafove u nekritičnim radnim opterećenjima u zatvorenom prostoru sve dok ulaze u tek izbušenu rupu. Budući da se ne šire, betonska sidra velikog promjera mogu se približiti rubu betona nego klinasta sidra. Betonska sidra velikog promjera su 20 posto jača od klinastih ili čahura. Sigurno se brzo instaliraju. Neće se moći instalirati pomoću ručnih alata (možda bi Incredible Hulk mogao). Nakon što izbušite rupu prave veličine, umetnite ova ogromna betonska sidra udarnim ključem.

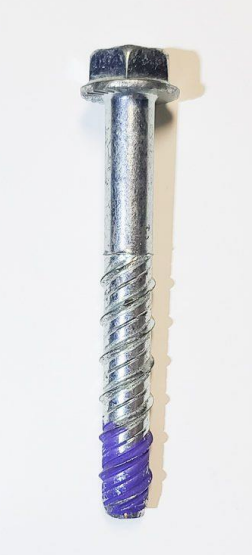

3/4-inča x 8-inča betonsko sidro velikog promjera.
Plastični ankeri i štitnici od zaostajanja (olovni štitovi)
Lag štitovi (ponekad poznati kao olovni štitovi) i plastična sidra djeluju na isti način. Izbušite rupu odgovarajuće veličine, umetnete anker, a zatim ga zašrafite. Oni su najprikladniji za sidrenje lakih opterećenja. To se posebno odnosi na plastične ankere, koje ne predlažemo za beton gdje je potrebna veća čvrstoća na izvlačenje. Plastični betonski ankeri su pogodni za lagane objekte težine između 30 i 50 funti, ovisno o veličini ankera.
Dok su olovni štitovi korisni, njihova upotreba je opala zbog lakoće upotrebe klinastih i rukavnih sidara. Potonji ima znatno čvršće držanje i često ga je lakše instalirati i koristiti. Međutim, olovni štitovi nude jednu izrazitu prednost. Pretpostavlja se da se koriste lag vijci sa olovnim štitovima. Mogu se koristiti i vijčane ušice (očne vijke) sa istim navojem kao i zaostaci. Olovni štitovi su jedina betonska sidra koja to mogu učiniti. Kada ušice vijaka postanu previše zategnute, upotrijebite građevinski odvijač da ih okrenete.
Betonski vijci
Nije preterano tvrditi da su sidra promenila tok istorije. Moj prvi posao je bio u umjetničkoj galeriji sa zidovima od cigle, a moja odgovornost je bila da okačim eksponate svakih mjesec ili dva. Bušenje rupa i ugradnja plastičnih ankera bila je velika muka. Tada bih dao sve za sidro, posebno sa kompletom za ugradnju kao što je prikazano ispod. Plastična ankera su malo poboljšala izgled zidova kada smo uklonili eksponat, a ostali su samo mali krugovi u boji na zidu. Pričvršćivači pokretani prahom poznati su i kao Ramsets, robna marka. Jedinstveni su među sidrima po tome što ne zahtijevaju nikakvo prethodno bušenje. Umjesto toga, koriste barutno punjenje male brzine kalibra 22 za zabijanje specijalno očvrsnutih eksera u beton kroz drvo ili metal. Iako su brzi, imaju potencijal da puknu beton oko eksera, pomjerajući dasku za koju ste pokušavali da se zalijepi. Radije ih koristim u zidovima od šljunčanih blokova i klinastim ankerima u betonu.
Preklopni vijci: nedovoljno cijenjena vrsta betonskog ankera
Kada su u pitanju blokovi od šljunka, preklopni vijci su jedno od najčešće korištenih ankera. Oni koriste šupljinu bloka od šljunka. Stisnite krila sidra zajedno, savijajući ih što je manje moguće. Izbušite rupu dovoljno veliku da omogućite krilima da klize. Zatim ubacite krila u šupljinu, gdje će se opružno otvoriti. Povucite vijak nazad dok ga krila ne uhvate, a zatim ga zategnite. Preklopni vijci su izuzetno moćna sidra. Na snimku ispod, promijenio sam isporučeni vijak sa vijkom za oko kako bih mogao spojiti konopac na sidro.
Okrenite vijak udesno.
Zamijenio sam vijak na lijevoj strani zavrtnjem za oko.
Stisnite krila zajedno da prođu kroz rupu
"Kroz" klizni vijak sa raširenim krilima.
1/4 predstavlja prečnik vijka.
ALATI ZA UGRADNJU RAZLIČITIH VRSTA SIDROVA ZA BETON
Osnovni komplet za sidrenje za beton Namijenjen za upotrebu sa ankerima prečnika do 5/16-inča.
• Akumulatorska bušilica
• Bitovi za zidanje
• Čekić
• Podesivi ključ
• LZO (rukavice)
Profesionalni komplet za ugradnju sidra za beton - pogodno za tapkone i sidra od 3/4-
• Rotaciona bušilica sa ugrađenim HEPA usisivačem prašine
• Bitovi za SDS Plus
• Tapcon SDS Plus dijelovi i komplet za instalaciju (nije prikazan)
• HEPA usisivač (bez slike)
• inženjerski čekić od 3 do 4- funte
• Odvijač za gradnju
• Udarni ključ sa građevinskom nasadnom ručkom i udarnim nastavcima
• Ako je potrebno, upotrijebite puhalo za lišće da očistite površinu nakon instalacije (zaštita za sluh, zaštita za oči i maska za prašinu)
MOJ ZAKLJUČAK
Pokazao sam vam razne betonske ankere. Ima ih mnogo više, kao što su sidra sa čekićem, ljepljiva sidra i epoksidna sidra. Većina stambenih gradilišta imat će one opisane u ovom članku. Drugi se mogu uvesti u veća komercijalna ili industrijska područja. Koristio sam svaki od njih iz raznih razloga tokom godina, i svaki ima svoju svrhu. Sve vrste betonskih ankera se relativno jednostavno postavljaju uz pomoć odgovarajućih alata. Zabavite se bušenjem! Siguran sam da hoću.
